Анализ центров

            Анализ технических характеристик центров вращения специально представлен  в виде фотографий центров вращения в разобранном виде. Это позволяет увидеть изнутри всю конструкцию центра.

Достоинства и недостатки разных производителей мы будем анализировать на самом популярном центре с конусом Морзе 5.

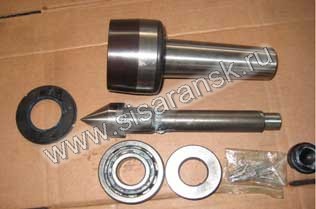

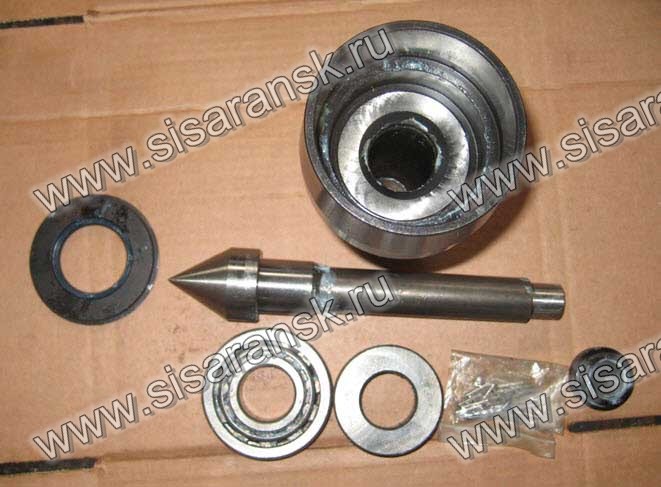

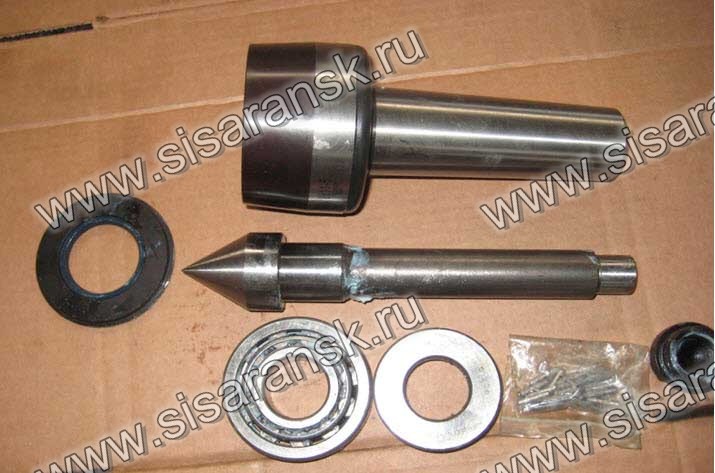

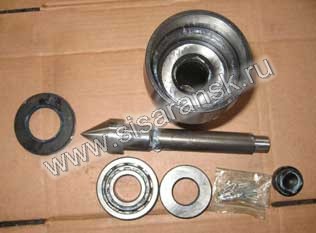

Центр вращения  производства БИЗОН вида КМ5 8811

            Центр состоит из закаленного корпуса отшлифованного  снаружи. Внутри корпуса посадки подшипников тоже отшлифованы особенно это касается посадки  упорного подшипника чтоб на было биения центрового валика центра. Валик подшипника сделан с лучевой компенсацией , то есть во весь корпус центра, соответственно закален и посадочные места подшипников отшлифованы. Установлены роликовый подшипник 42306, упорный 8306 и на конце валика установлен игольчатый подшипник. Отличаются от нашего ГОСТа тем что имеют только один типоразмер КМ5 у нас он подразделяется на 2 КМ5Н с меньшим диаметром подшипника 6305 и КМ5У с большим диаметром подшипника 6307 В центре установлена передняя крышка с защитой от СОЖ ( синтетическая охлаждающая жидкость) установлен сальник, которая запрессовывается в корпус центра не давая попадать жидкости в корпус центра.
         Центр разборный для замены вышедшего из строя подшипника  на конце установлена заглушка.


Достоинства:  сделан очень высококачественно большие трудозатраты на изготовление
Недостатки: высокая цена

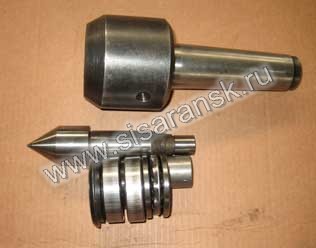

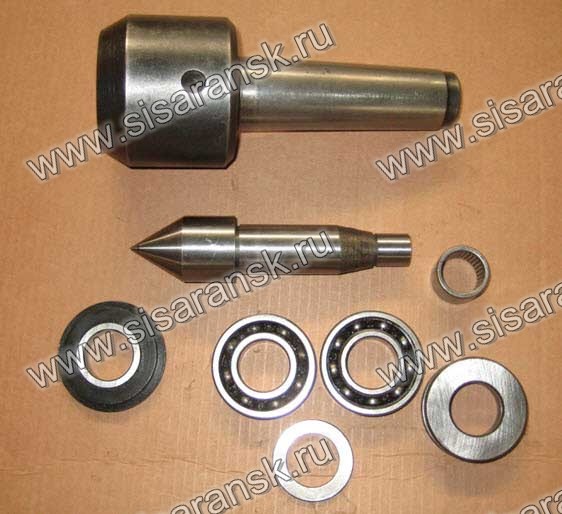

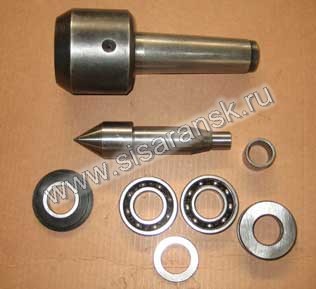

Центр вращения производства  Орши Белоруссия КМ5



Сделан качественно корпус закален и соответственно внутри произведена шлифовка посадочных мест подшипника. Валик сделан укороченный из за этого приходится ставить 2 шариковых подшипника защита подшипника от СОЖ выполнена в виде метода разбрызгивания. Передняя крышка запрессована на валик и вращаясь вместе с ним не дает попадать влаги в корпус центра.
Достоинства: качественное изделие
Недостатки: Цена пониже чем Бизон но тоже не маленькая

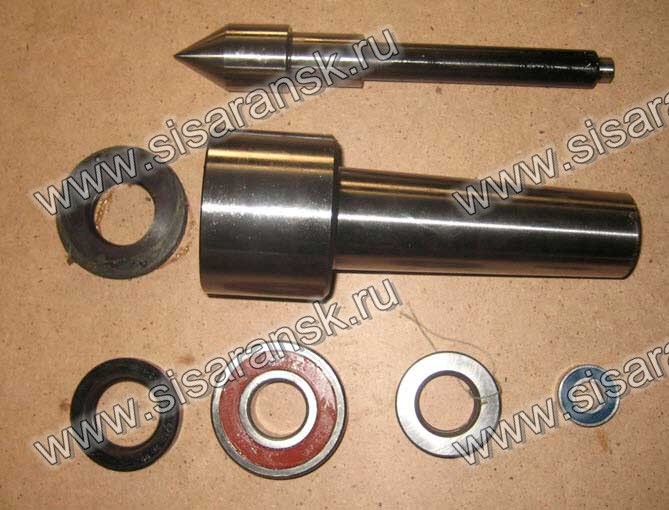

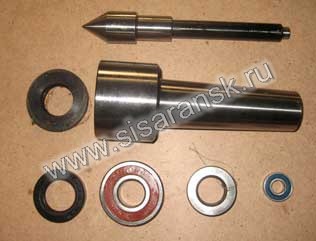

Центр вращения нашего производства  вида  А-1-5Н 01



Корпус закален и отшлифован,  внутри произведена шлифовка посадочных мест подшипников
Валик выполнен с лучевой компенсацией на всю длину  центра закален и отшлифован установлены три подшипника. Защита от СОЖ выполнена в виде армированной манжеты которая устанавливается в передней шайбе. Центр разборный в конце устанавливается заглушка.
Достоинство: Высокое качество низкая цена
Недостатки: НЕТ

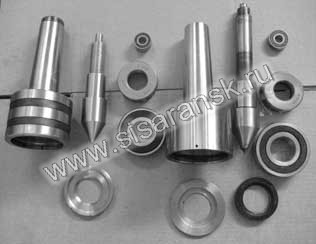

Сравним наш центр с ООО «Инструмент Саранский» и центр производства Китай DS 415



По габаритам сравним DS415 с нашим А-1-5У 01
Длинна валика влияет на биение и на большее усилие которое можно приложить на кончик валика.
Корпус у DS415 закален и отшлифован как снаружи так и внутри качество высокое но существенный минус нет защиты от СОЖ при попадании влаги центр выйдет из строя.
У нас корпус закален и отшлифован как снаружи так и внутри. Валик длиннее, подшипник больше и стоит защита от СОЖ в виде армированной манжеты.
Достоинство: Изготовлен качественно
Недостатки: нет защиты от СОЖ занижен класс подшипника

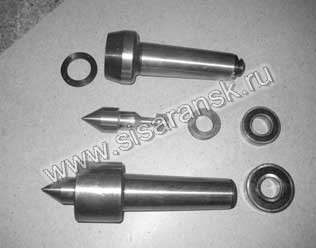

Сравним визуально центр вращения производства Китай вида А-1-5Н с нашим центром ООО «Инструмент Саранский»



Мы не стали показывать наш центр в разобранном виде и так понятно
Валик коротенький, такие подшипники как и них  мы используем в А-1-3Н для сравнения наш подшипник находится пониже. Защиты от СОЖ нет, но сделан высококачественно закалка и шлифовка как положено прослужит недолго при попадании влаги сразу выйдет из строя.
Достоинства: сделан качественно низкая цена 900 рублей
Недостатки: занижен существенно класс подшипника, нет защиты от СОЖ
Важно!!! Закрытый подшипник не означает что он защищен от попадания влаги, он защищает от пыли, а не воды и тем более не от СОЖ которая более агрессивна чем вода и быстрее выводит смазку.





Сравнение центров вращения китайского производства вида А-1-3Н с нашим центром вращения

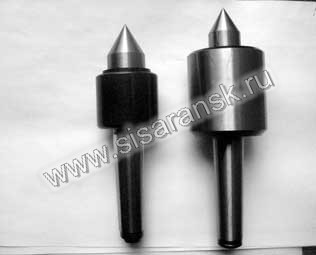

На фото  слева центр вращения  А-1-3Н китайского производства и справа  центр вращения  А-1-3Н нашего производства. Стоимость нашего центра  будет хоть дороже, но и срок службы соответственно  будет выше, так как в наших центрах стоят подшипники более высокого класса.



Сравнение втулок производства Китай и нашей продукции ООО «Инструмент Саранский»

На фото показана пример втулки 2/1. Наша втулка справа существенно отличается от другого производителя исполнением лапки  согласно ГОСТа как  по высоте, так и по толщине
Уменьшенная высота лапки экономит  высоту и делает ее дешевле, но срок службы ее сокращается, так как ее легко можно провернуть в другом конусе.



    С уважением директор ООО "Инструмент Саранский" Е.А. Мальцев
